Especificaciones | |

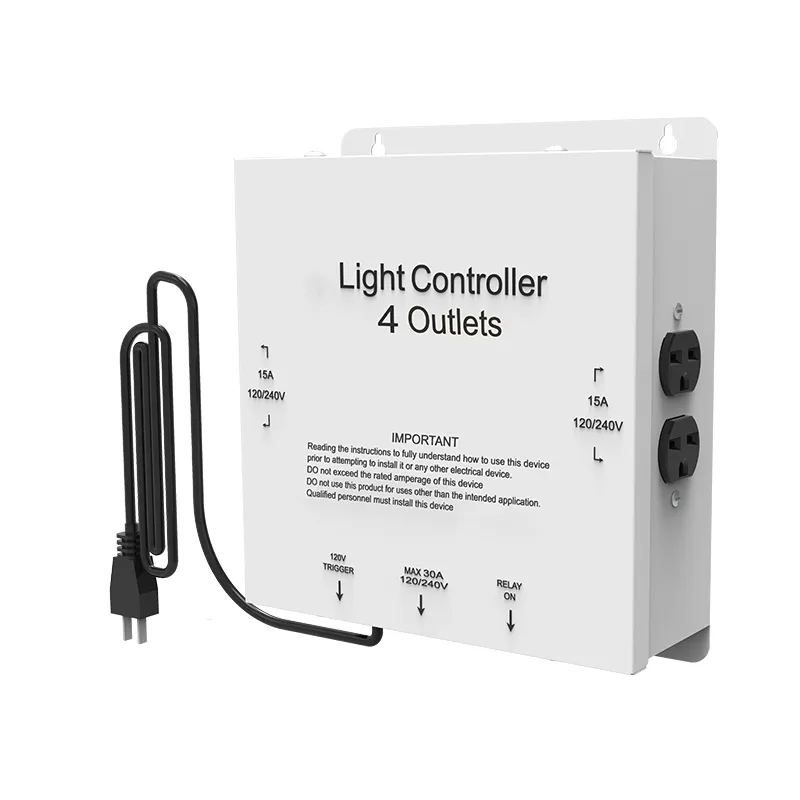

Controlador de luz de 4 salidas | Controlador de luz de 8 salidas |
Voltaje de alimentación principal: 120 V o 240 V. | Voltaje de alimentación principal: 120 V o 240 V. |
Tipo de receptáculo: 4 salidas universales | Tipo de receptáculo: 8 salidas universales |
Potencia máxima de iluminación: 4000 W total/1000 W por salida | Potencia máxima de iluminación: 8000 W total/1000 W por salida |
Amperaje máximo del relé: 30A | Amperaje máximo del relé: 30 A (x2 relés) |
Voltaje del cable del disparador: 120V | Voltaje del cable del disparador: 120V |
Rango de temperatura de funcionamiento: 32-110 °F | Rango de temperatura de funcionamiento: 32-110 °F |
Rango de humedad de funcionamiento: 0-99 % de HR sin condensación | Rango de humedad de funcionamiento: 0-99 % de HR sin condensación |
Operaciones mínimas de relé: 100,000 a carga completa | Operaciones mínimas de relé: 100,000 a carga completa |
PRECAUCIONES IMPORTANTES
• Consulte a un electricista matriculado antes de la instalación o haga que un profesional instale la unidad.
• Lea todas las especificaciones e instrucciones del producto antes de la instalación y operación.
• NO instale el controlador de luz si no está familiarizado con el cableado y los circuitos eléctricos O si no comprende completamente las instrucciones.
• DEBEN seguirse todos los códigos eléctricos locales y nacionales.
• Use el controlador de luz ÚNICAMENTE para el propósito previsto.
• NO exceda las clasificaciones máximas de esta unidad.
• Verifique que todos los dispositivos que serán controlados por el controlador de luz tengan el voltaje correcto.
• La unidad es solo para uso en interiores. Tenga mucho cuidado en ambientes húmedos o húmedos.
• La instalación o el uso inadecuados de este controlador podrían provocar daños graves y/o lesiones personales.
Requisitos de alimentación principal
Se debe suministrar una fuente de alimentación principal para que las luces funcionen.
• Verifique que la fuente de alimentación principal tenga las mismas clasificaciones de voltaje y amperaje que el equipo controlado por el controlador de luz (vea las especificaciones anteriores).
• La alimentación principal se puede cablear a un panel de disyuntores o se puede instalar utilizando el extremo del conector y el cable portátil de alto amperaje adecuado (no incluido).
• Controlador de luz de 4 tomacorrientes , use solo un disyuntor de 30 A y 2 polos y un cable #10 AWG para proporcionar la alimentación principal.
• Controlador de luz de 8 tomacorrientes , use solo un disyuntor de 2 polos de 50 A y un cable AWG n.º 6 para proporcionar la alimentación principal .
• La conexión adecuada del cable de tierra a la lengüeta de tierra es crítica para una operación segura.
• Todos los balastos conectados DEBEN ESTAR cableados correctamente y de acuerdo con el voltaje de alimentación principal.
*El controlador de luz con receptáculos universales de 120/240 V se puede usar para operar dispositivos de 120 V SOLAMENTE SI la alimentación principal también está conectada a 120 V. Conectar un balasto de 120 V a un controlador con alimentación principal de 240 V podría provocar daños o un incendio. Consulte al fabricante del balasto si tiene alguna pregunta sobre los requisitos eléctricos.
* La alimentación principal de 240 V requiere balastos cableados para 240 V (aplicación más común).
* La alimentación principal de 120 V requiere balastos cableados para 120 V.
Instalación
NO conecte balastos al controlador de luz hasta DESPUÉS de que la alimentación principal se haya instalado correctamente.
Conexión de alimentación principal
• Utilice un destornillador para quitar cada uno de los cuatro tornillos que sujetan la cubierta frontal a la carcasa trasera.
• Introduzca el cable de alimentación principal de la clasificación adecuada en la abrazadera del cable y apriete la abrazadera para asegurar el cable en su lugar.
• Inserte el cable de tierra verde o pelado en el terminal de tierra y asegúrelo.
• Pele el aislamiento de los cables de alimentación principales. Inserte y apriete cada extremo de cable pelado en los 2 puntos de conexión de alimentación en el relé de alimentación (L1 y L2 que se muestran en la imagen de arriba). Asegure los cables firmemente para asegurar una buena conexión. Las conexiones sueltas harán que los terminales del relé se sobrecalienten, lo que puede causar daños a la unidad que NO están cubiertos por la garantía.
• Encienda el disyuntor o conecte la conexión del cable de alimentación principal. El controlador de luz ahora estará encendido.
• Use un medidor de voltaje para verificar el voltaje correcto ANTES de enchufar balastos en el controlador de luz. Si está conectado a un circuito de 240 V, el medidor de voltaje debe indicar aproximadamente 240 V. Si está conectado a un circuito de 120 V, el medidor de voltaje debe indicar aproximadamente 120 V.
• Una vez que se haya verificado todo el voltaje, vuelva a instalar con cuidado la cubierta frontal.
Prueba del cable de disparo
• El cable del disparador de 120 V DEBE conectarse a un dispositivo de temporización o controlador externo que suministre 120 V al relé principal.
• El relé principal se cerrará cuando el cable del gatillo esté conectado y activado, produciendo un clic distintivo.
• Cuando el cable del gatillo está enchufado a un dispositivo externo y el temporizador/controlador conectado externamente está ENCENDIDO, la luz indicadora LED verde se iluminará.
• Cuando el cable del gatillo se desconecta del temporizador/controlador externo, la luz indicadora LED verde se apagará.
• Desconecte el cable del gatillo del temporizador/controlador externo después de que se haya probado que funciona correctamente.
Conexión de balasto
• Verifique que el cable del gatillo esté desconectado del temporizador o controlador externo.
• Conecte los cables de alimentación del balasto a los receptáculos del controlador de luz.
• Conecte el cable del disparador al temporizador o controlador externo.
