Caractéristiques du contrôleur de lumière.
• Contrôle jusqu'à quatre ou huit ballasts à décharge à haute intensité (HID) de 1 000 W, y compris les systèmes d'éclairage aux halogénures métalliques (MH) et au sodium haute pression (HPS).
• Le câble de déclenchement intégré de 120 V facilite toute séquence d'éclairage minuté lorsqu'il est connecté à un dispositif de minutage standard de 24 heures ou à un autre contrôleur environnemental (disponible séparément).
• L'indicateur LED vert s'allume lorsque le contrôleur d'éclairage. est activé et ON via la fonction de câble de déclenchement.
• Composé de composants de haute qualité pour des performances fiables à long terme.
• Fixation murale.
Caractéristiques | |

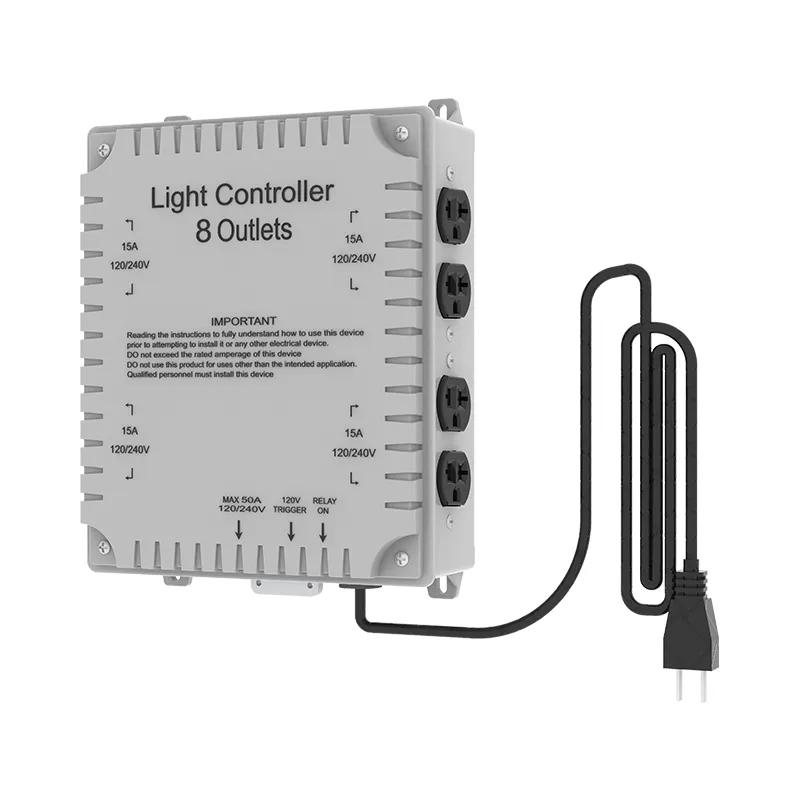

Contrôleur de lumière à 4 prises | Contrôleur de lumière à 8 prises |
Tension d'alimentation principale : 120 V ou 240 V | Tension d'alimentation principale : 120 V ou 240 V |
Type de prise : 4 prises universelles | Type de prise : 8 prises universelles |
Puissance d'éclairage maximale : 4 000 W au total/1 000 W par prise | Puissance d'éclairage maximale : 8 000 W au total/1 000 W par prise |
Ampérage maximum du relais : 30 A | Ampérage maximum du relais : 30 A (x2 relais) |
Tension du câble de déclenchement : 120 V | Tension du câble de déclenchement : 120 V |
Plage de température de fonctionnement : 32-110 °F | Plage de température de fonctionnement : 32-110 °F |
Plage d'humidité de fonctionnement : 0 à 99 % d'humidité relative sans condensation | Plage d'humidité de fonctionnement : 0 à 99 % d'humidité relative sans condensation |
Opérations de relais minimales : 100 000 à pleine charge | Opérations de relais minimales : 100 000 à pleine charge |
PRÉCAUTIONS IMPORTANTES
• Consultez un électricien agréé avant l'installation ou faites installer l'appareil par un professionnel.
• Lisez toutes les spécifications et instructions du produit avant l'installation et l'utilisation.
• N'INSTALLEZ PAS le contrôleur d'éclairage si vous n'êtes pas familier avec le câblage et les circuits électriques OU si vous ne comprenez pas entièrement les instructions.
• Tous les codes électriques locaux et nationaux DOIVENT être suivis.
• Utilisez le contrôleur d'éclairage UNIQUEMENT aux fins pour lesquelles il a été conçu.
• NE dépassez PAS les valeurs nominales maximales de cet appareil.
• Vérifiez que tous les appareils à contrôler par le contrôleur d'éclairage sont de la bonne tension.
• L'unité est destinée à une utilisation en intérieur uniquement. Soyez extrêmement prudent dans les environnements humides ou humides.
• Une installation ou une utilisation incorrecte de ce contrôleur peut entraîner de graves dommages et/ou des blessures.
Exigences d'alimentation principale
Une source d'alimentation principale doit être fournie pour que les lumières fonctionnent.
• Vérifiez que la source d'alimentation principale a les mêmes caractéristiques de tension et d'ampérage que l'équipement contrôlé par le contrôleur d'éclairage (voir les spécifications ci-dessus).
• L'alimentation principale peut être câblée à un panneau de disjoncteurs ou installée à l'aide du câble portable à haut ampérage approprié et de l'extrémité du connecteur (non inclus).
• Contrôleur d'éclairage à 4 prises , utilisez uniquement un disjoncteur bipolaire de 30 A et un fil #10 AWG pour fournir l'alimentation principale.
• Contrôleur d'éclairage à 8 prises , utilisez uniquement un disjoncteur bipolaire de 50 A et un fil #6 AWG pour fournir l' alimentation principale .
• Une connexion correcte du fil de terre à la cosse de terre est essentielle pour un fonctionnement en toute sécurité.
• Tous les ballasts connectés DOIVENT ÊTRE câblés correctement et en fonction de la tension d'alimentation principale.
* Le contrôleur d'éclairage avec prises universelles 120/240 V peut être utilisé pour faire fonctionner des appareils 120 V UNIQUEMENT SI l'alimentation principale est également câblée à 120 V. La connexion d'un ballast 120 V à un contrôleur avec une alimentation principale de 240 V peut entraîner des dommages ou un incendie. Consultez le fabricant du ballast pour toute question concernant les exigences électriques.
* L'alimentation principale 240 V nécessite des ballasts câblés pour 240 V (application la plus courante).
* L'alimentation principale 120V nécessite des ballasts câblés pour 120V.
Installation
NE connectez PAS les ballasts au contrôleur d'éclairage avant que l'alimentation principale n'ait été correctement installée.
Connexion à l'alimentation principale
• Utilisez un tournevis pour retirer chacune des quatre vis fixant le capot avant au boîtier arrière.
• Faites passer le câble d'alimentation principal correctement calibré dans le serre-câble et serrez le serre-câble pour fixer le câble en place.
• Insérez le fil de terre vert ou nu dans la borne de mise à la terre et fixez-le.
• Dénudez les câbles d'alimentation principaux. Insérez et serrez chaque extrémité de fil dénudé dans les 2 points de connexion d'alimentation sur le relais d'alimentation (L1 et L2 illustrés ci-dessus). Fixez fermement les fils pour assurer une bonne connexion. Des connexions desserrées entraîneront une surchauffe des bornes du relais, ce qui peut causer des dommages à l'unité qui ne sont PAS couverts par la garantie.
• Allumez le disjoncteur ou branchez la connexion du câble d'alimentation principal. Le contrôleur d'éclairage sera maintenant alimenté.
• Utilisez un voltmètre pour vérifier la tension correcte AVANT de brancher les ballasts dans le contrôleur d'éclairage. S'il est connecté à un circuit 240V, le voltmètre doit indiquer environ 240V. S'il est connecté à un circuit de 120 V, le voltmètre doit indiquer environ 120 V.
• Une fois que toutes les tensions ont été vérifiées, réinstallez soigneusement le capot avant.
Test du câble de déclenchement
• Le câble de déclenchement 120 V DOIT être connecté à un dispositif de temporisation externe ou à un contrôleur fournissant 120 V au relais principal.
• Le relais principal se ferme lorsque le câble de déclenchement est connecté et activé, produisant un clic distinct.
• Lorsque le câble de déclenchement est branché sur un appareil externe et que la minuterie/contrôleur externe connecté est activé, le voyant LED vert s'allume.
• Lorsque le câble de déclenchement est déconnecté de la minuterie/contrôleur externe, le voyant LED vert s'éteint.
• Débranchez le câble de déclenchement de la minuterie/contrôleur externe après avoir testé son bon fonctionnement.
Connexion de ballast
• Vérifiez que le câble de la gâchette est déconnecté de la minuterie ou du contrôleur externe.
• Connectez les câbles d'alimentation du ballast aux prises du contrôleur d'éclairage.
• Connectez le câble de déclenchement à la minuterie ou au contrôleur externe.
